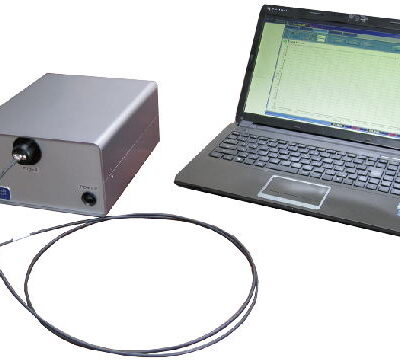

SA-100VR　UV～NIRまでの低価格ファイバー分光器です。

紫外２２０nm～近赤外１６５０nmまで
SA-100VRは国産低価格分光器として開発されました。
低価格でありながら、紫外220nm～近赤外1650nmまで計測可能な分光器です。
CCD検出器とInGaAs検出器を内蔵しております。
お問い合わせはこちら SA-100シリーズへ戻る
■検出器部性能　
CCD部
素子数 2048CH
画素 0.014×0.2mm
素子外形 28.672×0.2mm
Ａ/Ｄ 16bit
InGaAs部
素子数 512CH
画素 0.025×0.5mm
素子外形 12×0.2mm
Ａ/Ｄ 16bit
■使用素子　

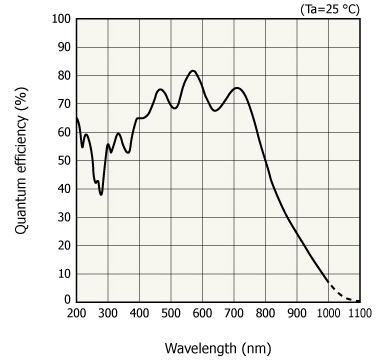

浜松ホトニクス社製 表面入射型CCDリニアイメージセンサ S11151-2048
■分光部性能　
VIS部
焦点距離 f = 70mm
光学形式 ツェルニ・ターナ形
波長範囲 220nm～1000nm
(波長範囲の変更はお申し付けください)
分解能　※1 約0.8nm/CH
実質分解能　FWM=約2nm (スリット10μm時)
光入射部 SMAコネクタ
(FCコネクタ変更可能/FCの場合はスリット交換ができません)
※1 スリット幅(μm)を「10,25,50,75,100,200,300,500」より選択してください。
スリット幅を数種類お選びいただき、スリットのユーザーによる交換が可能です。
NIR部
(スリットはVIS部と共通です。このため、分解能性能は入射共通スリットで決まります。)
焦点距離 f = 50mm
光学形式 ツェルニ・ターナ形
波長範囲 900nm～1650nm
(波長範囲の変更はお申し付けください)
分解能　※1 約1.5nm/CH
実質分解能　FWM=約4nm (スリット25μm時)
■総合性能　
インタフェース USB2.0
電源 電源(12V2A)
OS Windows7 / 8 / 8.1　32/64bit
PCスペック RAM/2GB 以上、HDD/100GB以上の空き

■測定データサンプル　
分光透過率 / 反射率
 光源の分光放射計測
